Innovativer Dichtungswerkstoff

    Die abgebildete Dichtung, die in einem Getriebe eingesetzt wird, wirkt auf den ersten Blick eher unscheinbar. Tatsächlich besteht sie  jedoch aus einem innovativen Werkstoff: einem elastischen Faserverbundwerkstoff, der aus einem Kautschuk und Aramidfasern aufgebaut ist. Zu seinen wichtigsten Eigenschaften zählen hohe Anpassungsfähigkeit, Formstabilität und zuverlässige Dichtheit – selbst bei sehr geringer Flächenpressung.

    Für Dichtungen werden je nach Einsatzgebiet unterschiedliche Werkstoffe verwendet. Ausschlaggebend sind dabei die jeweiligen Betriebsbedingungen, wie zum Beispiel Temperatur, Druck, Medium (Öl, Wasser, Gas, Chemikalien) sowie statische oder dynamische Belastung.

    Am häufigsten kommen Elastomere zum Einsatz. Dazu gehören unter anderem Nitril-Butadien-Kautschuk (NBR) und Ethylen-Propylen-Dien-Kautschuk (EPDM). NBR zeichnet sich durch eine gute Beständigkeit gegenüber Wasser, Öl und Fetten aus. EPDM hingegen ist besonders beständig gegen Hitze, Ozon, Alterung und viele Chemikalien.

    Im Bereich der thermoplastischen Kunststoffe finden – insbesondere bei aggressiven Medien – Polytetrafluorethylen (PTFE, Teflon), Polyurethane (PU) und Polyamide (PA) Anwendung.
    Für Flachdichtungen werden traditionell Graphit und Aramidfasern verwendet (Abb. 1).

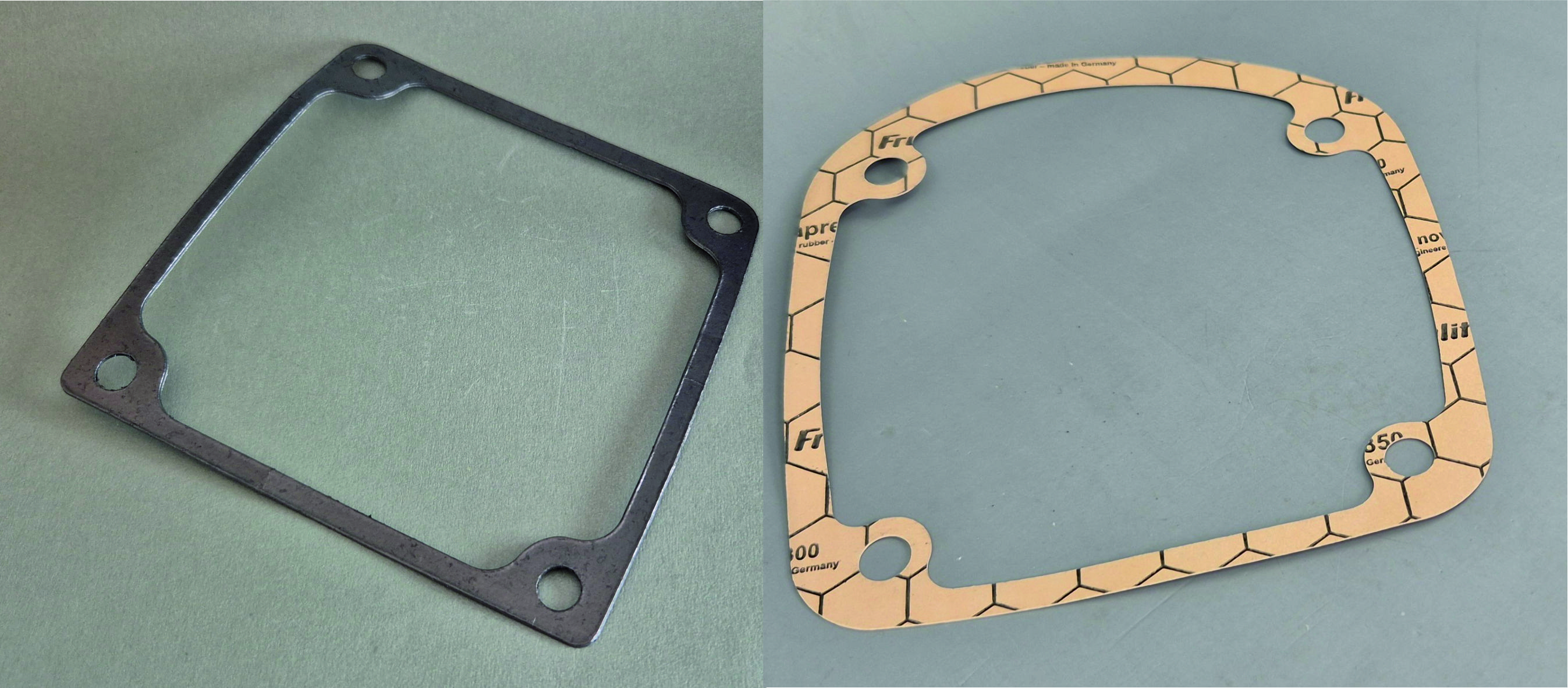

                      Abb. 1 Dichtung für ein Getriebe: links aus Graphit, rechts aus Faserverbundwerkssoff

    Der neu entwickelte Dichtungswerkstoff kann hierbei Graphit ersetzen. Zwar besitzt Graphit hervorragende Dichtungseigenschaften, ist jedoch sehr spröde und neigt leicht zum Bruch.

    Der innovative Dichtungswerkstoff vereint die besten Eigenschaften hochwertiger Aramidfasern mit dem Elastomer NBR und wird zusätzlich durch spezielle Funktionsfüllstoffe optimiert. Der Einsatz modernster Verfahrenstechnik sowie die vollständige Überwachung des Herstellungsprozesses durch ein Prozessleitsystem gewährleisten eine gleichbleibend hohe Qualität.

    Dank seiner Flexibilität und seiner Beständigkeit gegenüber unterschiedlichsten Medien eignet sich dieser Werkstoff besonders für Anwendungen in der Chemieindustrie und im Maschinenbau, wo eine zuverlässige Abdichtung entscheidend ist.
    Es zeigt sich ein Wandel in der Dichtungstechnik von sprödem Graphit zu elastischen Faserverbundwerkstoffen.<<
